无损检测技术全解析：五大方法护航工业安全

超声检测（UT）是一种利用高频超声波检测材料内部缺陷或测量厚度的无损检测方法。它广泛应用于工业领域，如金属制造、航空航天、石油管道、铁路、压力容器等，用于检测裂纹、气孔、夹杂、分层等缺陷，或测量材料厚度。

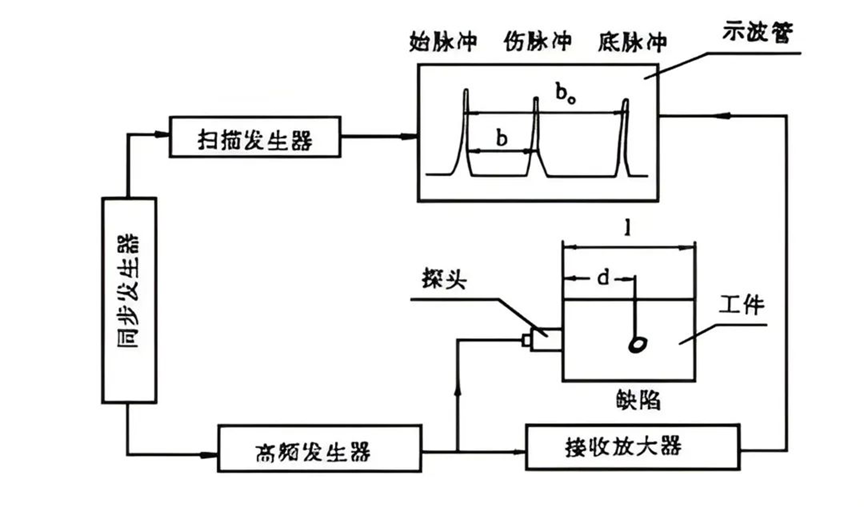

脉冲反射法

原理：利用高频声波在材料中传播时遇到缺陷或界面反射的特性。

优点：灵敏度高，可测缺陷深度和尺寸；适用于厚材料。

缺点：需耦合剂；对复杂形状工件检测难度大。

应用领域：

焊缝检测：检测未熔合、气孔、裂纹等

铸锻件检测：检测缩孔、夹杂、疏松等

厚度测量：腐蚀监测（如管道、储罐）

复合材料检测：检测分层、脱粘等

射线检测（RT）是一种利用X射线或γ射线穿透材料，通过记录透过材料的射线强度变化来检测内部缺陷的无损检测方法。它广泛应用于焊接、铸件、复合材料等工业领域的质量检测，尤其适用于检测体积型缺陷（如气孔、夹渣、缩松等）。

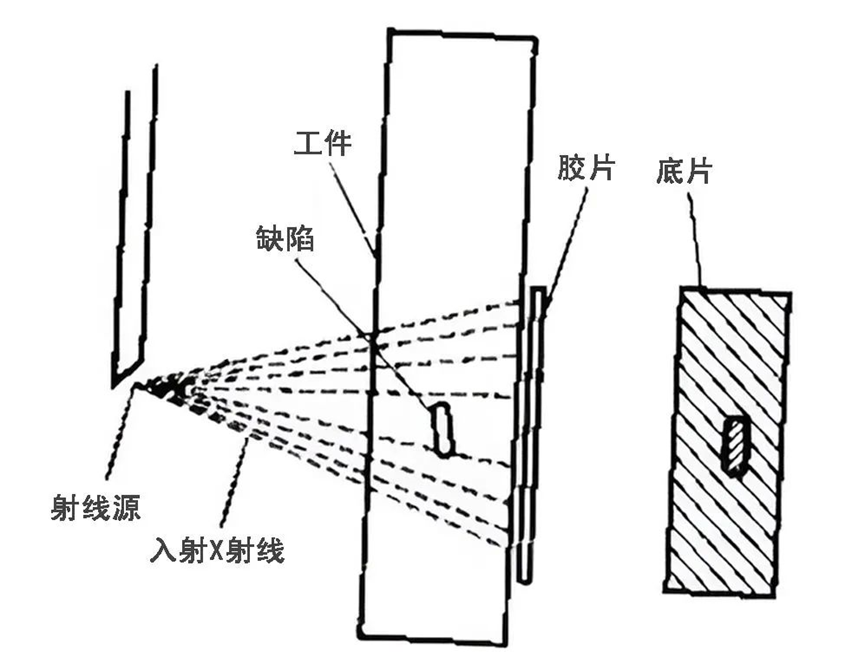

射线照相法原理

原理：利用X射线或γ射线穿透材料，通过胶片或数字探测器记录缺陷导致的强度差异。

优点：直观显示缺陷形状和位置；结果可长期保存。

缺点：辐射危害；设备昂贵；厚材料需高能射线。

应用领域：

焊缝检测：气孔、夹渣、未焊透、裂纹（需配合透照角度）

铸件检测：缩孔、疏松、冷隔

复合材料：分层、纤维分布不均

压力容器/管道：腐蚀减薄、内部沉积物

磁粉检测（MT）是一种用于检测铁磁性材料（如碳钢、低合金钢、镍基合金等）表面及近表面缺陷（裂纹、折叠、夹杂等）的无损检测方法。

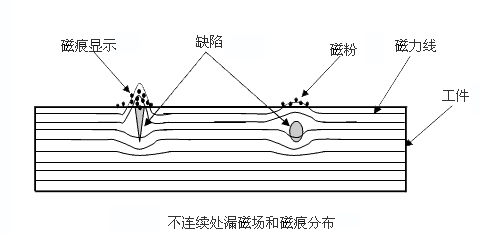

原理：对铁磁性材料磁化后，表面或近表面缺陷会漏磁，吸附磁粉形成可见指示。

优点：快速、直观；成本低。

缺点：仅适用于铁磁性材料；需表面清洁。

应用领域：

焊接接头：检测焊缝表面裂纹、未熔合

锻件/铸件：检测锻造折叠、铸造冷隔

轴类/齿轮：检测疲劳裂纹、磨削裂纹

压力容器/管道：检测应力腐蚀裂纹

不适用：
非铁磁性材料（如铝、铜、奥氏体不锈钢）

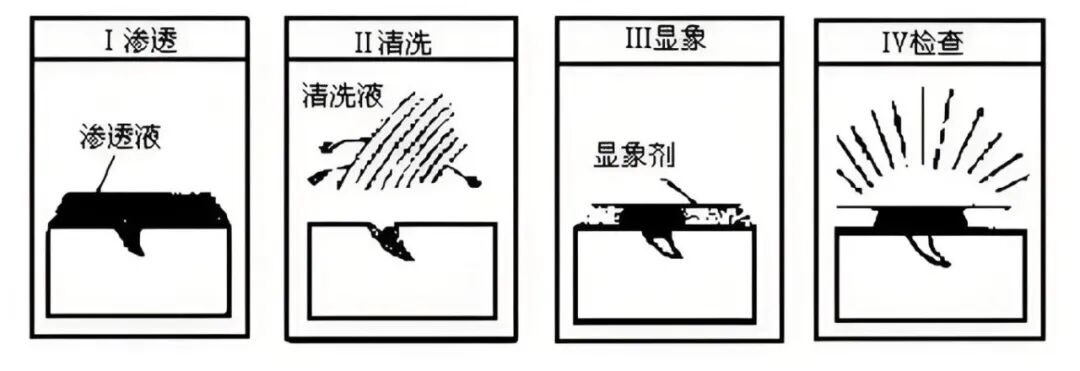

原理：将有色或荧光渗透液涂于表面，渗入缺陷后，通过显像剂显示缺陷痕迹。

优点：设备简单；适用于复杂形状。

缺点：仅检测表面缺陷；清洁要求高。

应用领域：

焊接检测：焊缝表面裂纹、气孔

铸件检测：铸造冷隔、缩松

涡轮叶片：疲劳裂纹检测

机械加工件：磨削裂纹、应力腐蚀裂纹

不适用：多孔材料（如铸铁、粉末冶金件）

表面严重污染或涂层未去除的工件

涡流检测是一种利用电磁感应原理检测导电材料表面和近表面缺陷的无损检测方法。它广泛应用于航空航天、电力、轨道交通等领域，特别适用于管材、棒材、板材等导电材料的快速检测。

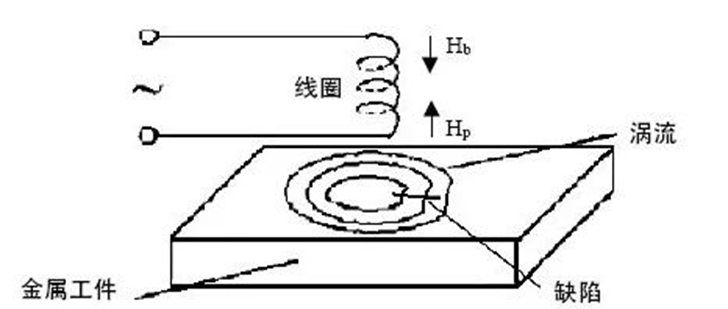

原理：利用交变磁场在导电材料中感生涡流，缺陷会干扰涡流分布。

优点：无需耦合剂；可自动化检测。

缺点：仅适用于导电材料；对深层缺陷不敏感。

应用领域：

管材检测：热交换器管、冷凝器管

航空部件：飞机蒙皮、发动机叶片

轨道交通：车轮、车轴

导电涂层：厚度测量
